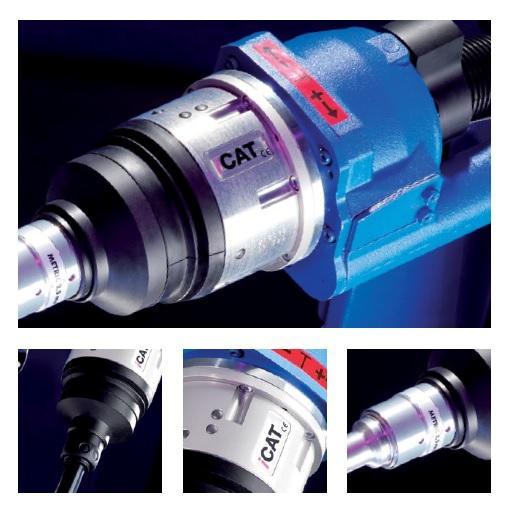

Držák robotový iCAT ABIROB W

Držák robotový iCAT ABIROB W

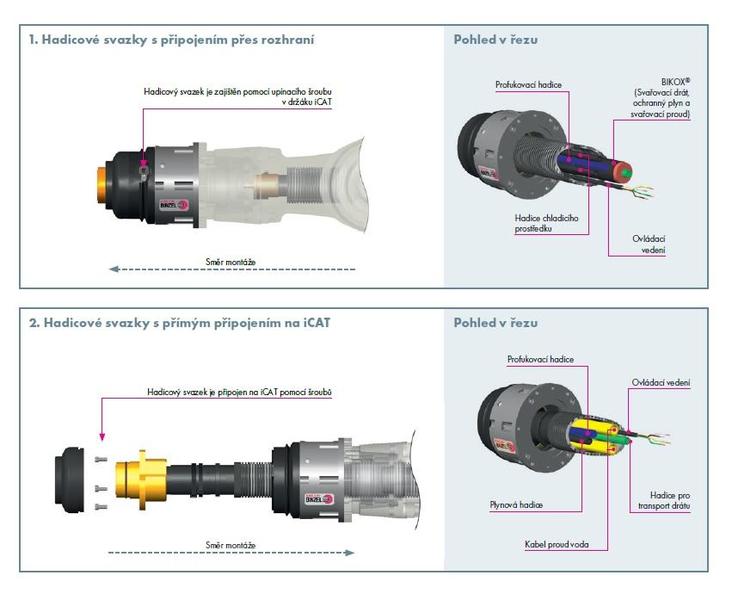

Robotový držák pro svařovací roboty nejnovější generace s integrovaným vedením hadicového svazku, který nabízí vysoký stupeň spolehlivosti a pohyblivosti pro vzduchem i kapalinou chlazené svařovací hořáky.

V případě kolize svařovacího hořáku s obrobkem dojde k mechanickému vychýlení až o 10°. Zde přebírá držák iCAT funkci „nárazníku“, aby tak zabránil škodám na svařovacím hořáku, periferiích a robotu.

Další zvýšení bezpečnosti nabízí integrované bezpečnostní odpojení držáku iCAT, které robot v případě nárazu ihned zastaví.

Výhody:

• extrémní odolnost hadicového svazku proti torzi - svazek je otočný o více než 400° (± 200°)
• spolehlivost a optimální disponibilita celého zařízení jako důsledek vysoké přesnosti opětovného nastavení
• reprodukovatelnost a dlouhá životnost díky robustní a jednoduché konstrukci
• vysoká míra flexibility a optimalní přístupnost dílů
• snížení nákladů na údržbu díky snadnosti montáže a jednoduché manipulaci
• nejvyšší spolehlivost jako důsledek celkové ochrany proti prachu a rozstřiku
• jedna funkce navíc: vyfukování fungující prostřednictvím hadicoveho svazku (volitelně)

Parametry:

• hmotnost: cca 1600 g (cca 2 100 g (vč. mezipříruby a hořáku))
• vybavovací síla: 36 N* +/- 3 N (při 400 mm vzdálenosti od příruby robota) (*jiné síly pružiny k dostáni na dotaz.)
• max. vychýlení:
  • vychýlení v ose X- a Y: cca 10°
  • vychýlení v ose Z: cca 4-8 mm
• vybavení havarijního spínače:
  • vychýlení ve směru X a Y: cca 0,7-1°
  • vychýlení ve směru Z: cca 0,5-1°
• přesnost opětovného nastavení: < ±0,1 mm (při vzdálenosti 400 mm od příruby robota)
• zatížitelnost při bezpečnostním odpojení: 24 v DC, max. 100 mA

Přírubu prosíme objednat zvlášť v závislosti na typu robota a svařovací operaci.
